气动隔膜泵靠压缩空气驱动

定向空气分配阀和主气阀称为“气室”，都设置在中心位置，介质流动通过两个汇流和泵的外隔膜室，成为“介质室“。通常，止回阀（阀球）设置在每个隔膜室的顶部和底部通常共用一个汇流管。这两个外隔膜室进料口与出料口连接起来，泵是自吸的。

泵工作中，压缩空气分配阀交替改变主气阀运动方向，形成气室内气流脉冲，且自动变换位置，使空气得以切换至另一隔膜室，使得两边隔膜室形成交替的吸液和压送冲程。隔膜在平行路径里移动，空气阀无润滑要求，这就要求洁净、干燥的空气才能提高泵的性能。

介质通过泵时，止回阀一开一关，这使得每个外隔膜室交替地填充和排出，止回阀对压力差做出反应。球型止回阀可处理含小颗粒的介质。

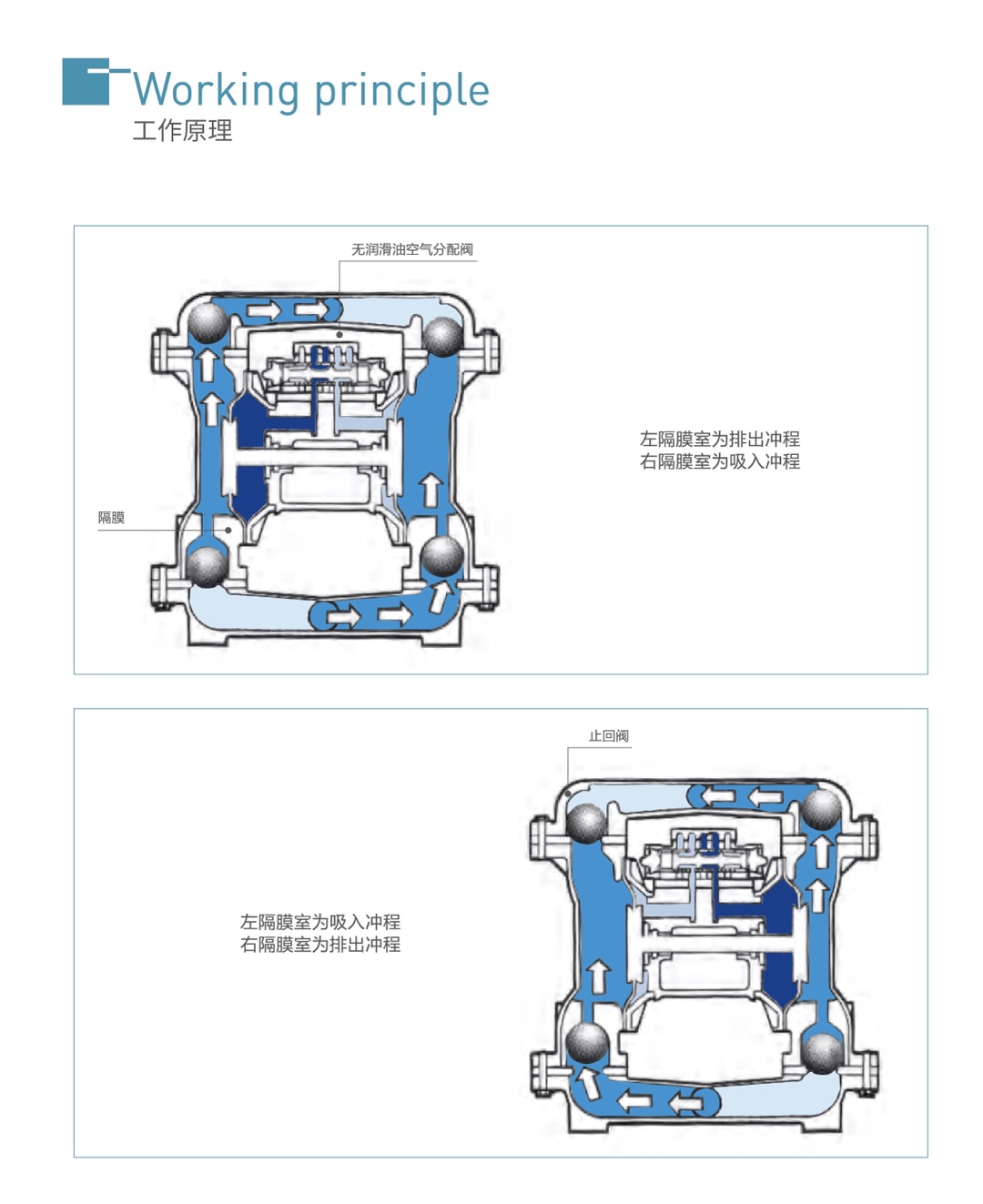

当空气分配阀让压缩空气进入左隔膜室，隔膜受压，往外推出，而形成压送冲程，在压送部内的介质受力离开左面外隔膜室、止回阀、汇流管，而后由泵的出口流出。排出口位置位于泵的顶部，当左隔膜受压推出时，隔膜连接杆在内部拖动右隔膜向内缩回形成吸入冲程，这样介质充满右侧外隔膜室，介质在入口处流入泵内，通过一个打开的入口止回阀充满腔体，在这一循环动作完成后，空气分配阀将自动变换位置，使空气切换至另一隔膜室，反向重复上述循环动作。即两边隔膜室呈现交替性的压送及吸液动作。
